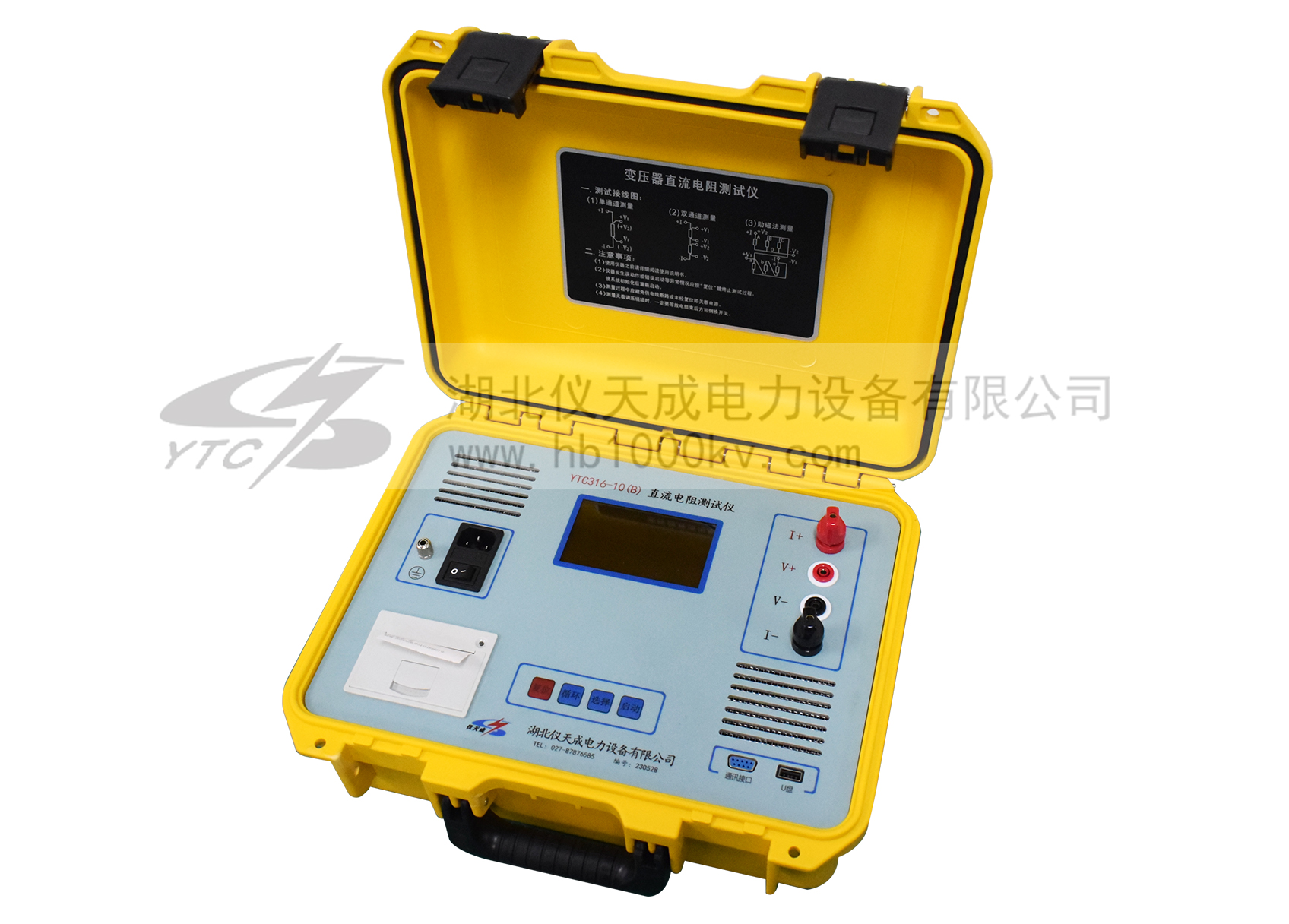

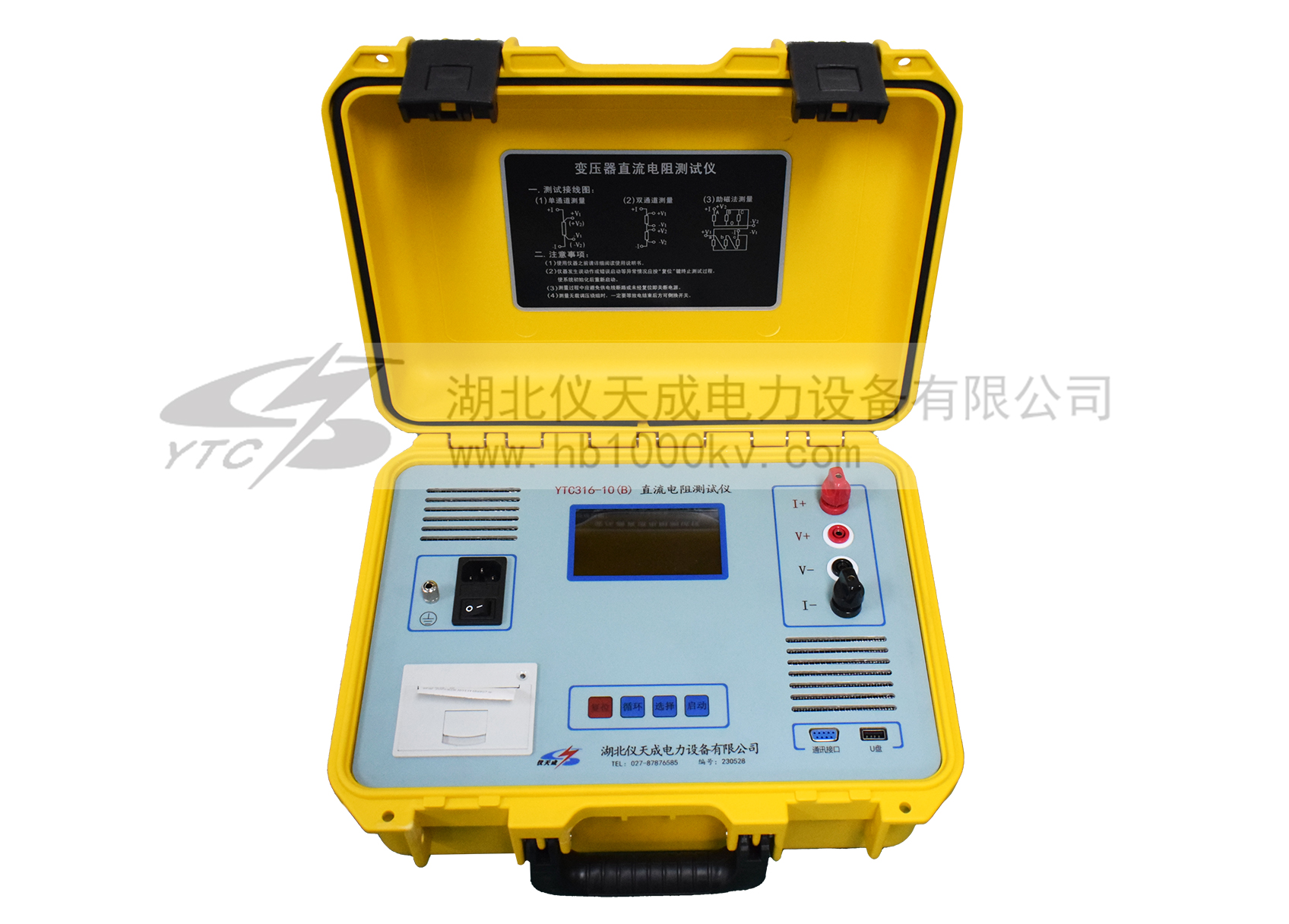

YTC316-10(B) 直流電阻測試儀

        變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目??梢詸z查繞組接頭的焊接質量和繞組有無匝間短路,可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符,引出線是否有斷裂,多股導線并繞是否有斷股等情況。為了滿足變壓器直流電阻快速測量的需要,我公司研制的YTC316-10(B)直流電阻測試儀。該儀器采用全新電源技術,具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制,自動化程度高,具有自動放電和放電報警功能。儀器測試精度高,操作簡便,可實現變壓器直阻的快速測量。
提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

       變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目。可以檢查繞組接頭的焊接質量和繞組有無匝間短路,可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符,引出線是否有斷裂,多股導線并繞是否有斷股等情況。為了滿足變壓器直流電阻快速測量的需要,我公司研制的YTC316-10(B)直流電阻測試儀。該儀器采用全新電源技術,具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制,自動化程度高,具有自動放電和放電報警功能。儀器測試精度高,操作簡便,可實現變壓器直阻的快速測量。

功能特點:
1、 本產品適用于10KV以及35KV等級配電變壓器,互感器,電動機,發電機等感性負載測試,以及線材,繼電器開關觸點等的測量。
2、具有溫度換算功能,可根據客戶需求換算至不同溫度下的電阻值,便于數據對比。
3、具有不掉電數據存儲以及萬年歷,可存儲1000組測試數據,并實時存儲測試時間。
4、具有微型打印機,可實時打印測試數據。
5、具有放電聲響報警,電源過熱,電壓反接等保護功能。
6、480X272點陣的65K真彩色液晶,高亮度,強光下顯示清晰。
7、可在測量狀態直接切換有載開關,儀器自動刷新數據,無需復位操作。
8、配備RS232接口和U盤接口,便于通訊和數據移動存儲。
9、具有6個電流檔位,并具有自動電流檔位,可根據負載自動選擇電流檔位。
10、注塑機箱,可防水、防塵、減震等。
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

項目 技術指標及參數 備注
測試電流 自動、<20mA、40mA、200mA、1A、5A、10A



測量范圍和準確度
10A:0.5mΩ~800mΩ
5A:2mΩ~2Ω
1A:5mΩ~10Ω
200mA:100mΩ~50Ω
40mA:500mΩ~250Ω
±(0.2%+2字)

<20mA:50Ω~50KΩ
±(0.5%+2字)

最小分辨率 0.1μΩ
顯示 液晶顯示器 電阻顯示有效數字為 4 位
數據存儲 1000組
工作環境 相對濕度: <80%RH,不結露 環境溫度: -20℃~40℃
電源 AC 220V±10V,50Hz±1 Hz 保險管 2A
最大功耗 200W 可選配電池
外形尺寸 主機:360*290*170(mm)
線包:360*230*290(mm)

重量 6.45KG

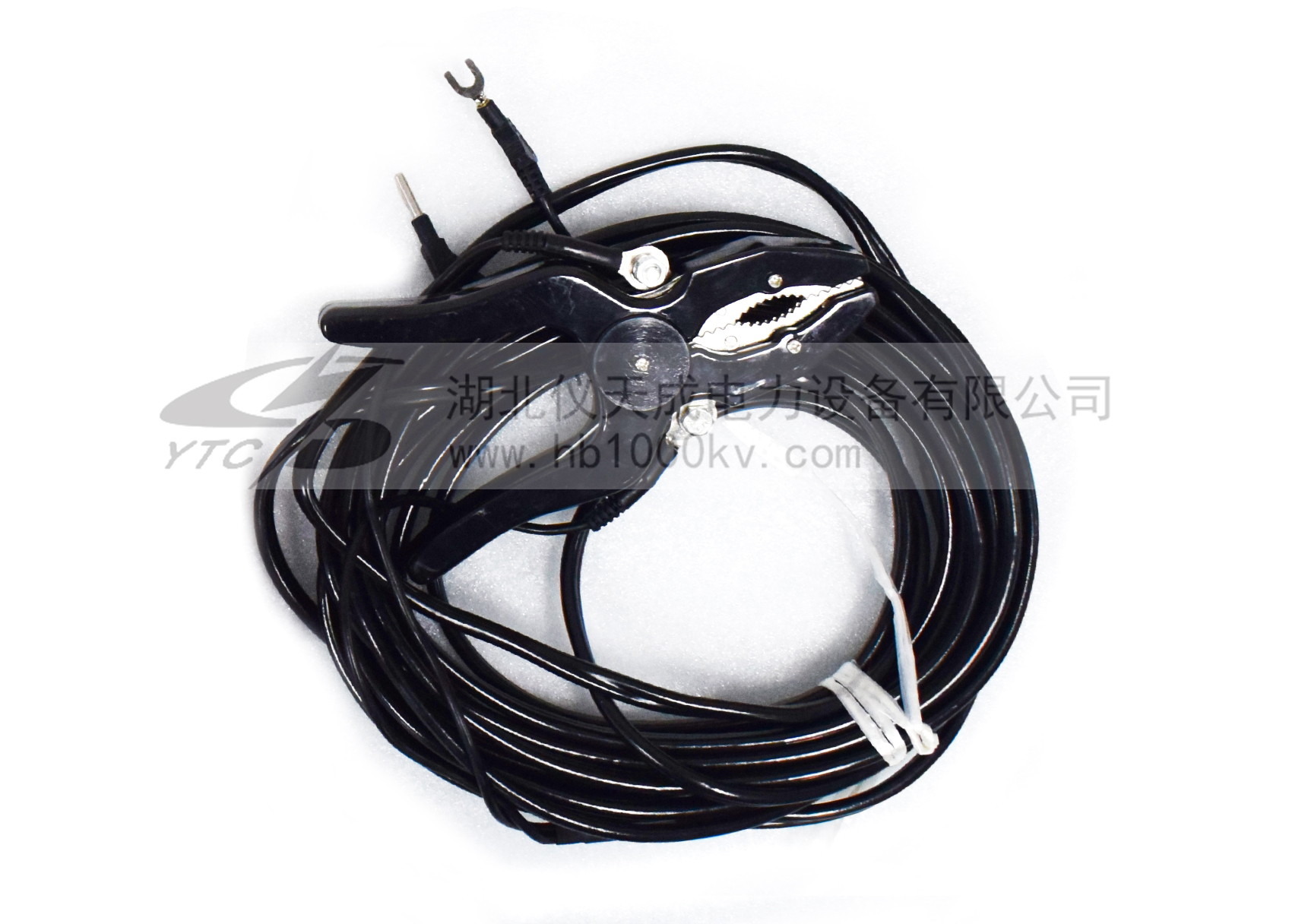

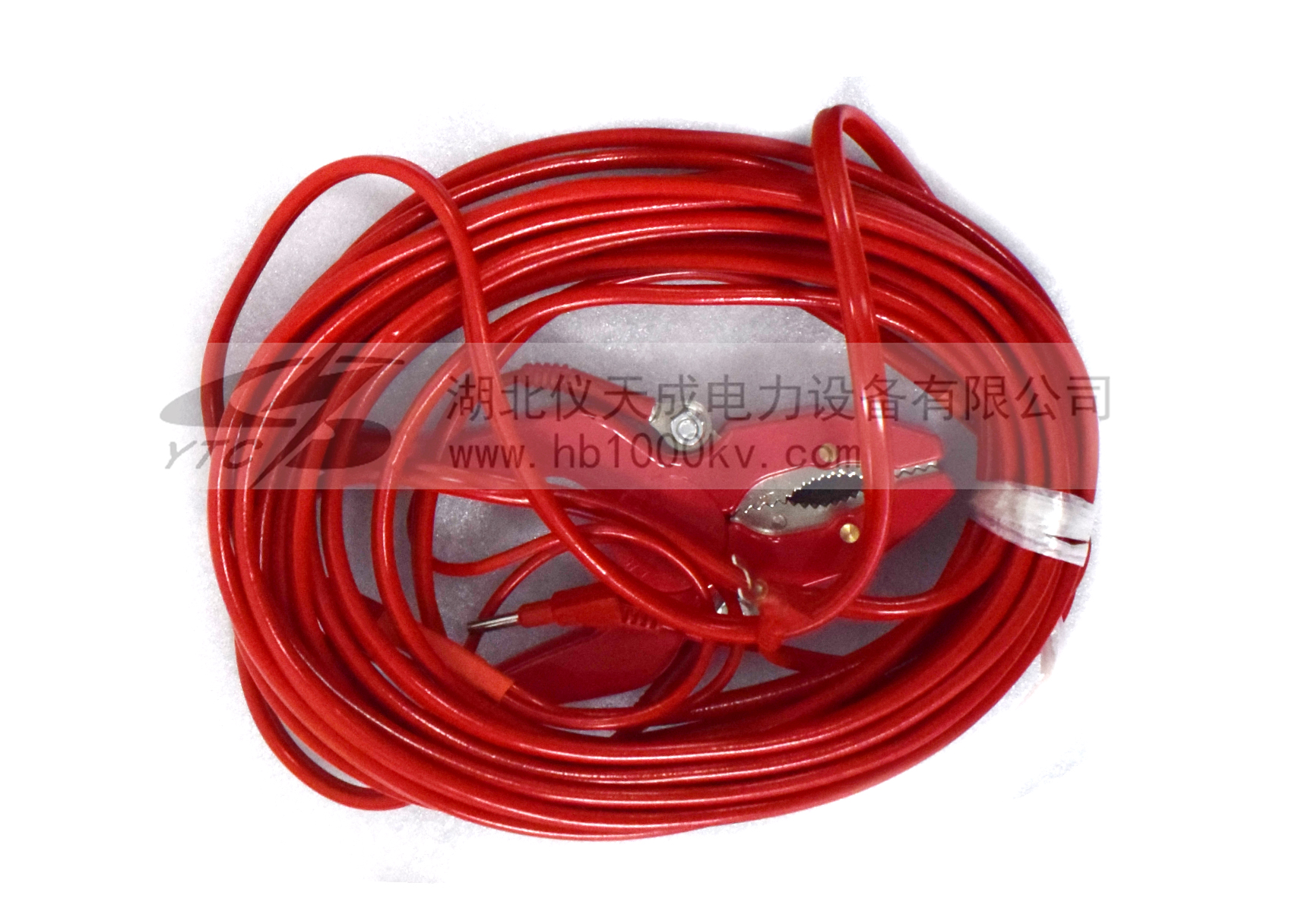

測試線長度 標配10米 長度可以定制

應用領域 APPLICATION FIELD

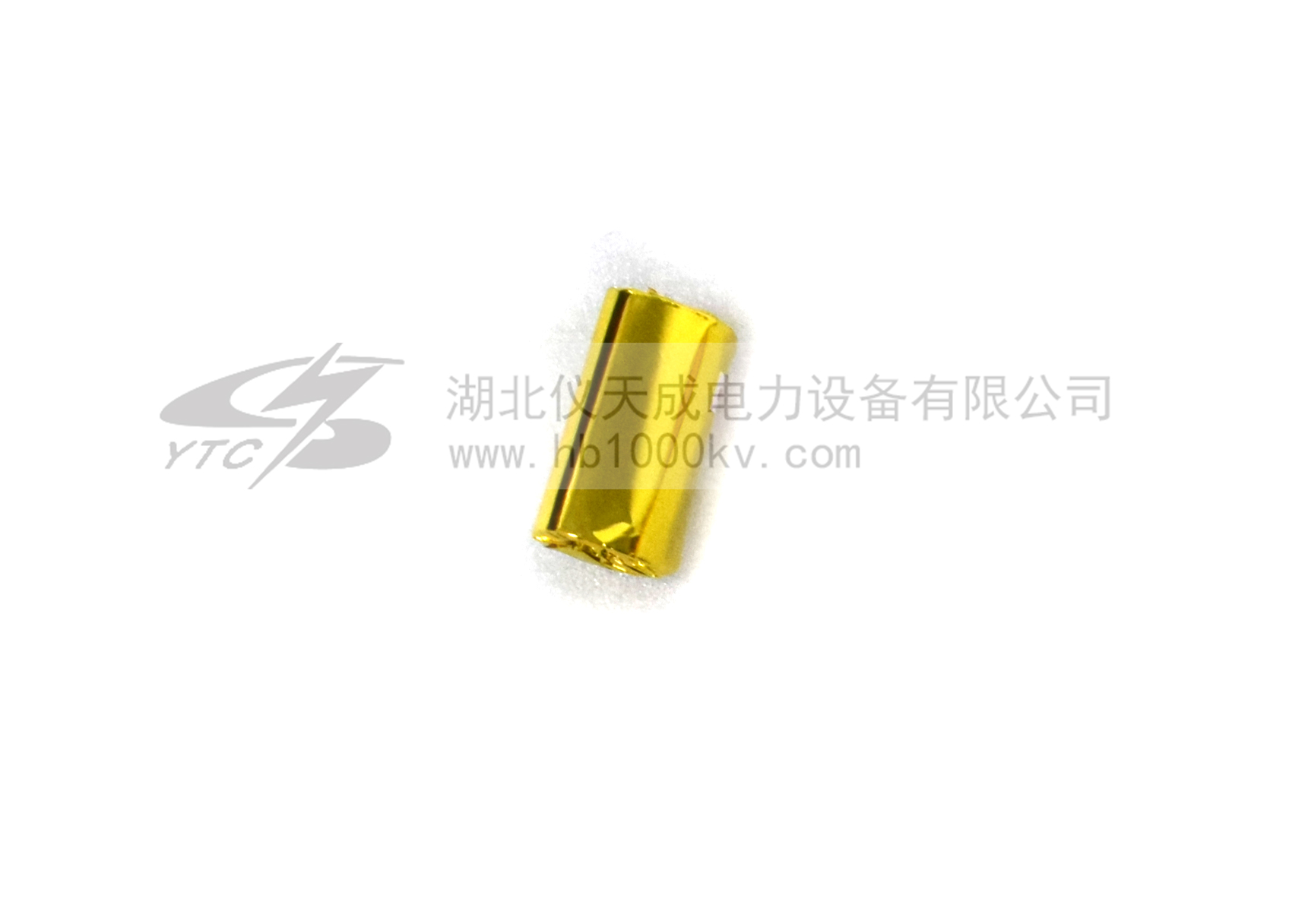

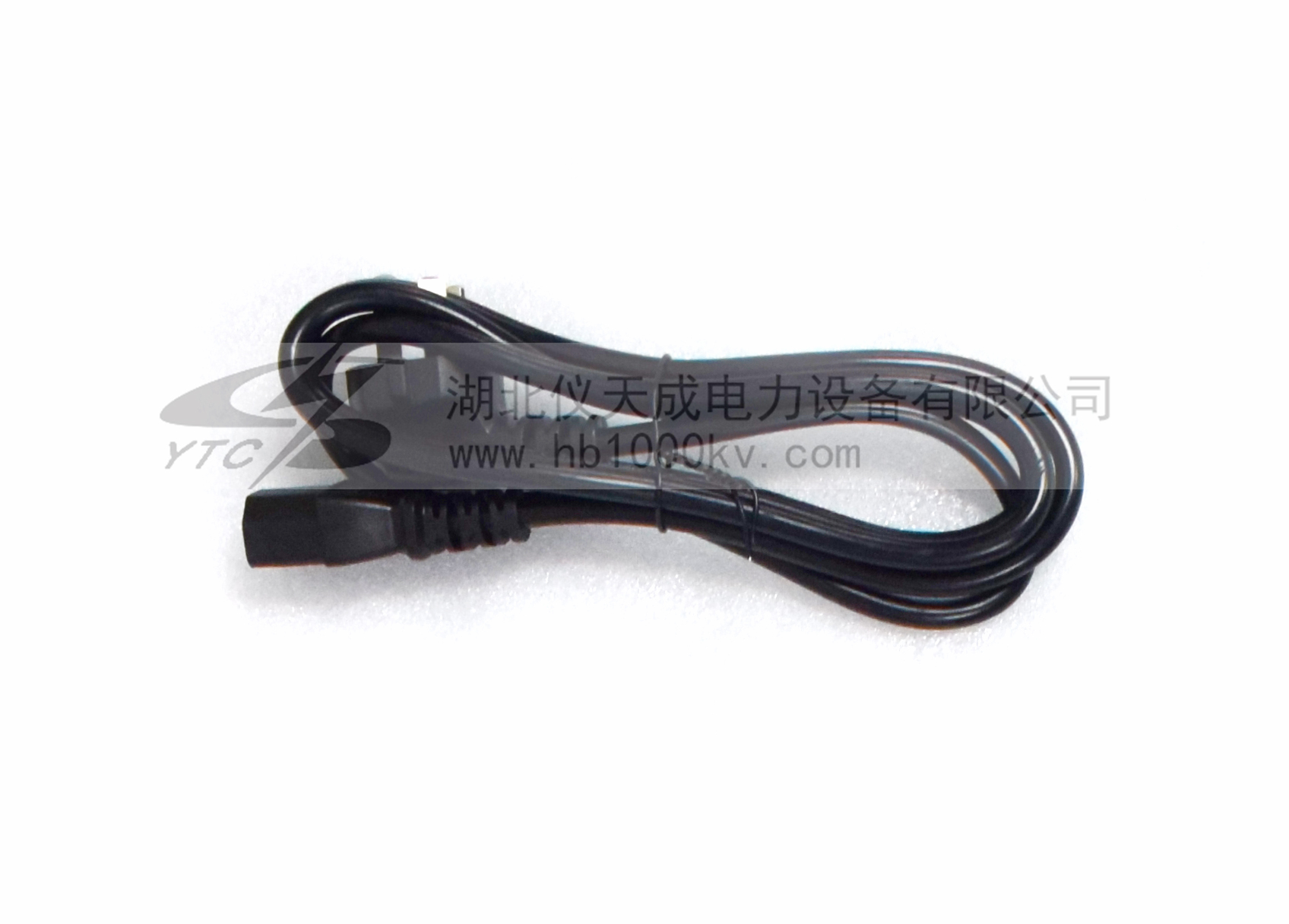

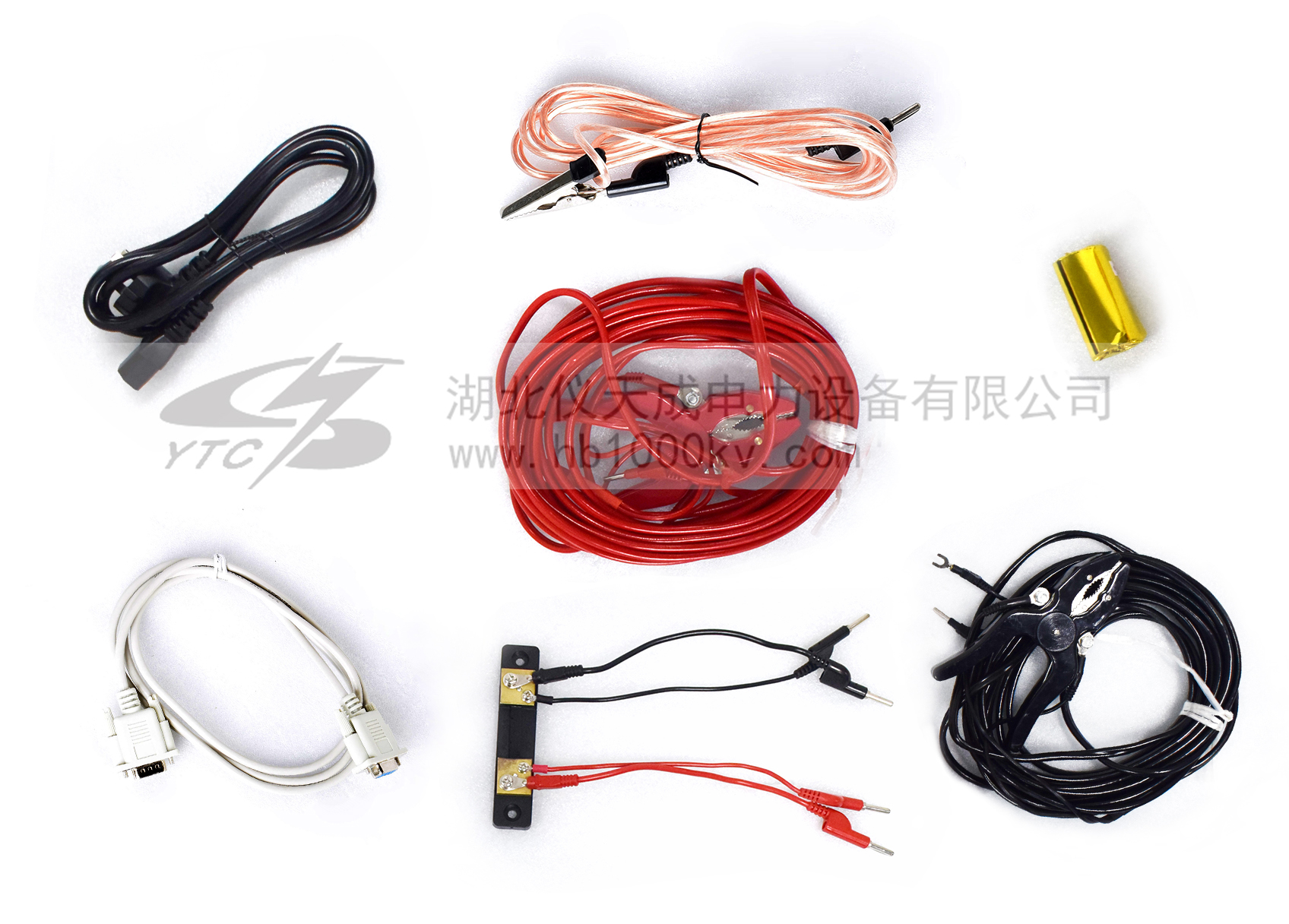

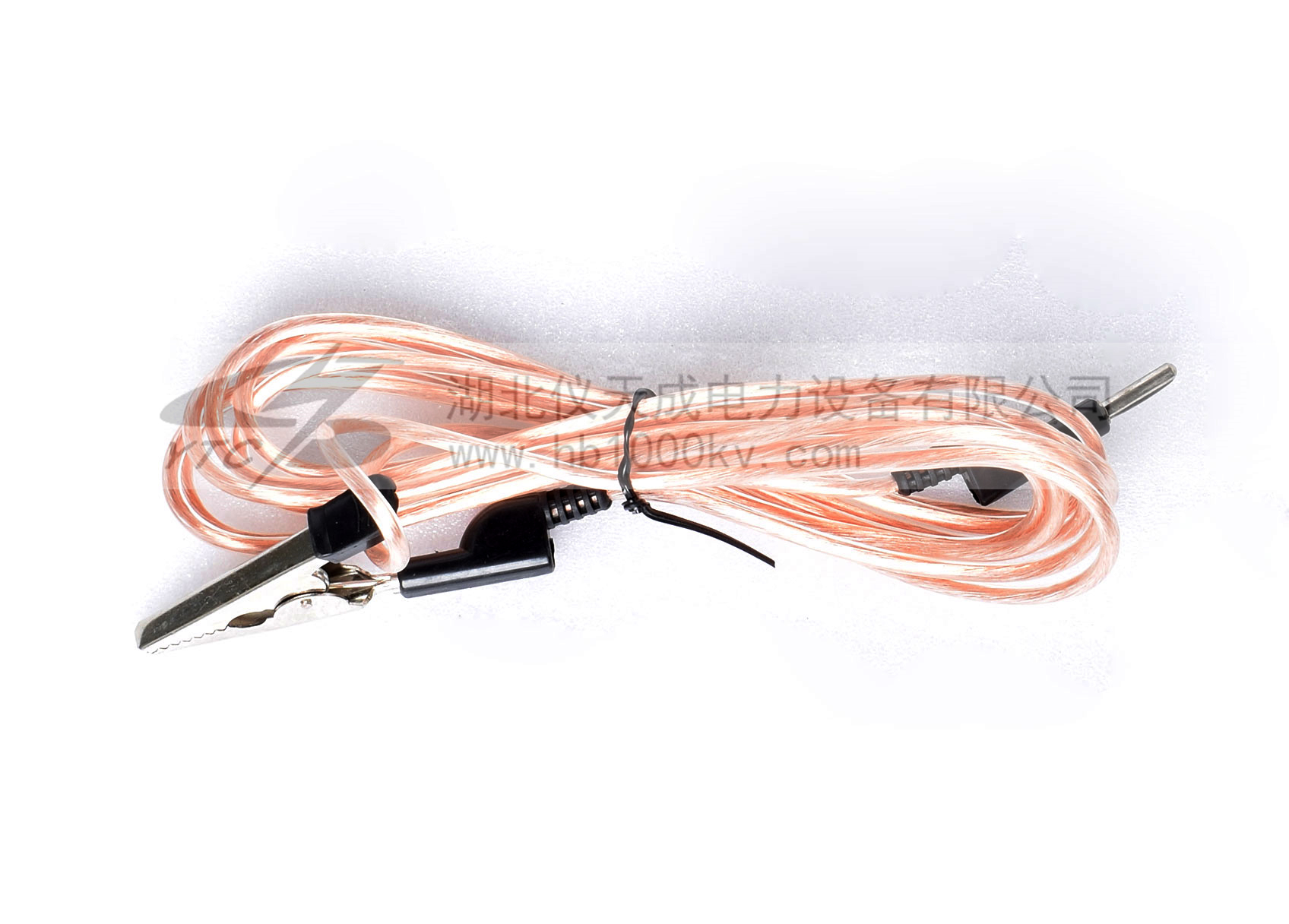

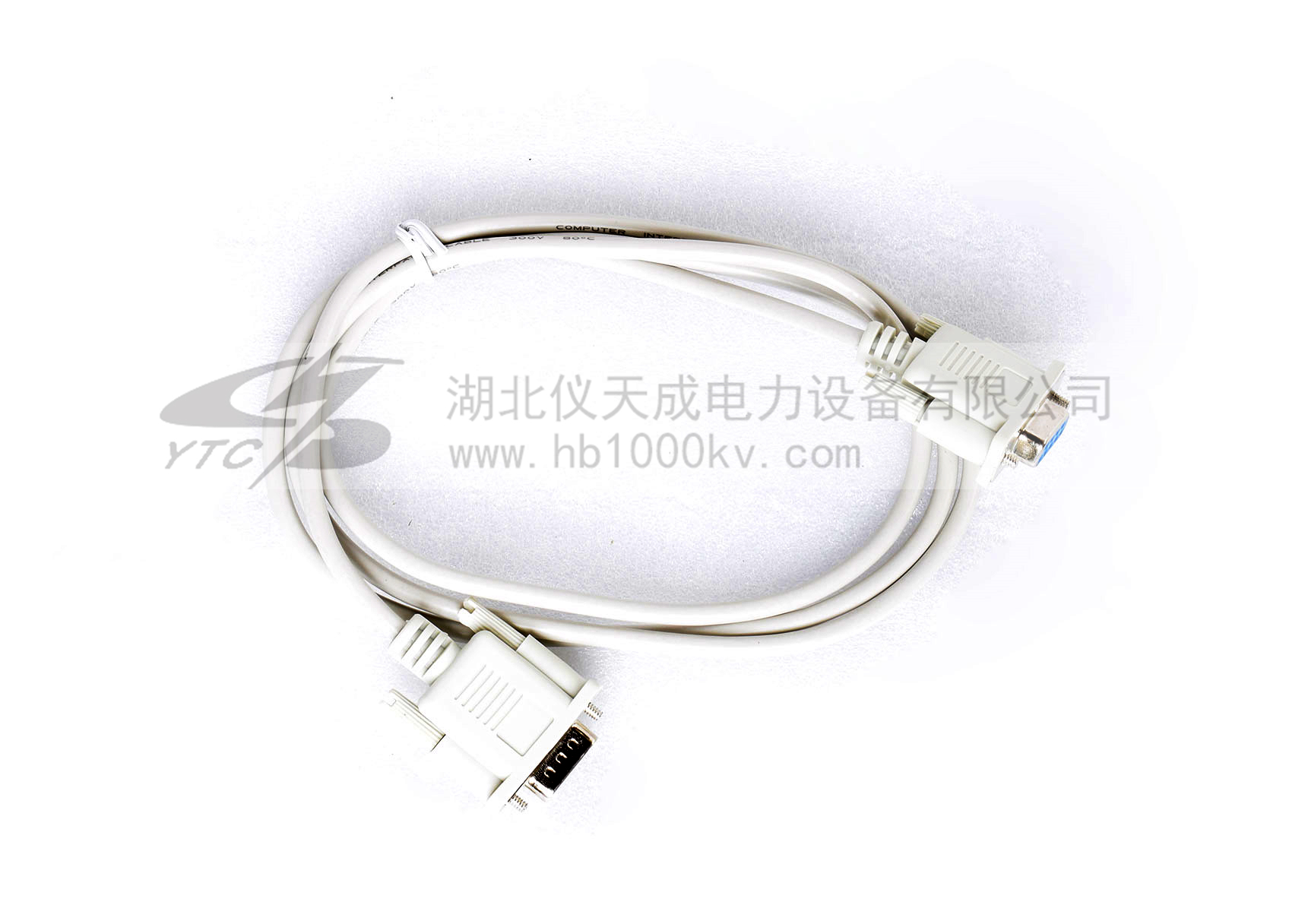

附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
