變頻串聯諧振裝置如何進行手動試驗呢？變頻串聯諧振試驗裝置的試驗方式只有有兩種，分為手動試驗和自動試驗，在之前已經給大家詳細介紹了自動試驗的方法，詳見變頻串聯諧振裝置如何進行自動試驗，在本文就主要以YTC850變頻串聯諧振裝置為例，來給家介紹串聯諧振裝置如何進行手動試驗。
一、試驗參數配置

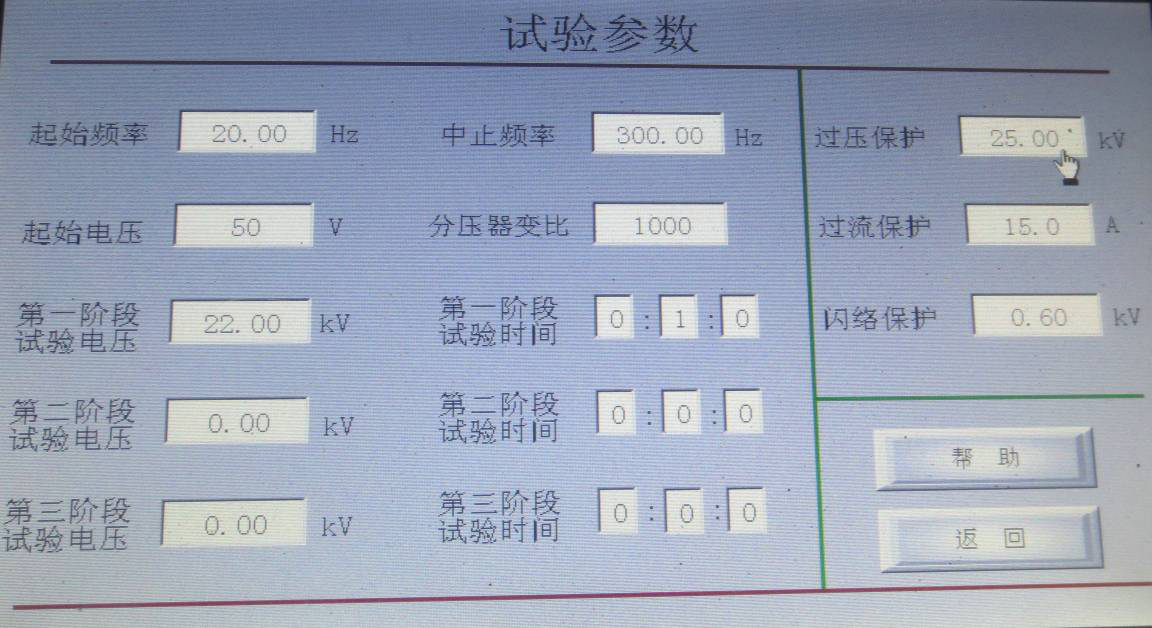

在每次試驗前必須正確設置當次試驗的各種參數！點擊“參數配置”后，顯示界面如圖所示。
起始頻率：選擇自動調諧時的啟動頻率，下限頻率最高為20Hz，上限頻率最低為200Hz。
終止頻率：選擇自動調諧時的結尾頻率，下限頻率最高為100Hz，上限頻率最低為300Hz。
1．設置"起始頻率"不可高于"終止頻率"。
2.當第一次試驗時建議采用30Hz～300Hz進行掃描。
3.當已經知道大概頻率范圍時，可以選定在適當的頻率段掃描，以減少試驗時間。
起始電壓：設置調諧時輸入電壓的初此值。
1. 對Q值較低的試品如發電機、電動機、架空母線，初此值設定為50～70V；
2. 對Q值較高的試品如電力電纜、變壓器、GIS等，初此值設定為30～50V。
第一階段試驗電壓：設置試驗電壓的第一階段值。
第一階段試驗時間：設置第一階段試驗電壓的耐壓時間。
第二階段試驗電壓：設置試驗電壓的第二階段值。
第二階段試驗時間：設置第二階段試驗電壓的耐壓時間。
第三階段試驗電壓：設置試驗電壓的第三階段值。
第三階段試驗時間：設置第三階段試驗電壓的耐壓時間。
我們的電壓跟蹤系統具備自動校核較大電壓波動的功能，但電網電壓的波動幅度較小，由此而引起的高壓電壓的波動也在儀器的捕捉范圍內，因此，我們強烈建議你在設置試驗電壓時，將“試驗電壓”的數值設定為比要施加的試驗電壓低2％Ue。
如果沒有階段性耐壓試驗時，只需設置一個階段試驗電壓值和相應的試驗時間，其它階段試驗電壓和試驗時間設為0。
分壓器變比：電容分壓器的變比值，分壓器四串聯變比為6000，“分壓器變比”設置為6000（一般出廠已設置好）；分壓器單節變比為1500，如果使用單節“分壓器變比”設置為1500；分壓器兩串聯變比為3000,如果使用兩節“分壓器變比”設置為3000；
過壓保護：設置試驗電壓的極限值，電壓超過時自動終止試驗，一般比試驗電壓高10%。
過流保護：設置低壓輸出電流的最高值。在不知道實際試驗電流的情況下，一般將其設置成裝置額定電流。
閃絡保護：設置擊穿電壓的誤差值,且當閃絡后液晶顯示屏須重新啟動
ENT：確認鍵。
1～0：數字鍵：選擇需要設置的數值。
ESC：返回鍵。
幫助：提供設置“試驗參數”時的注意事項。

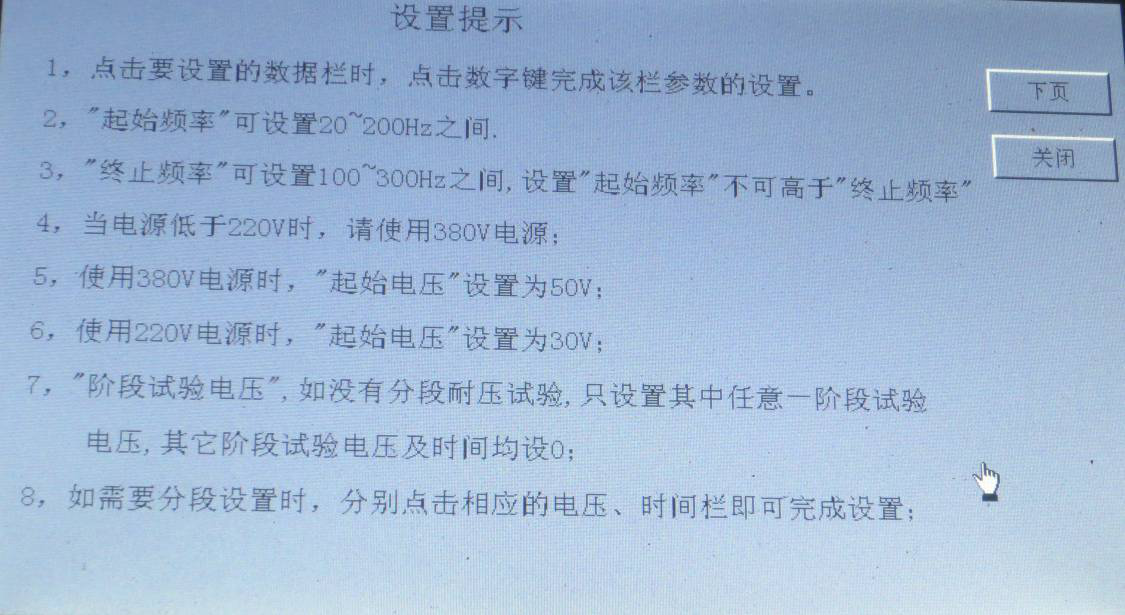

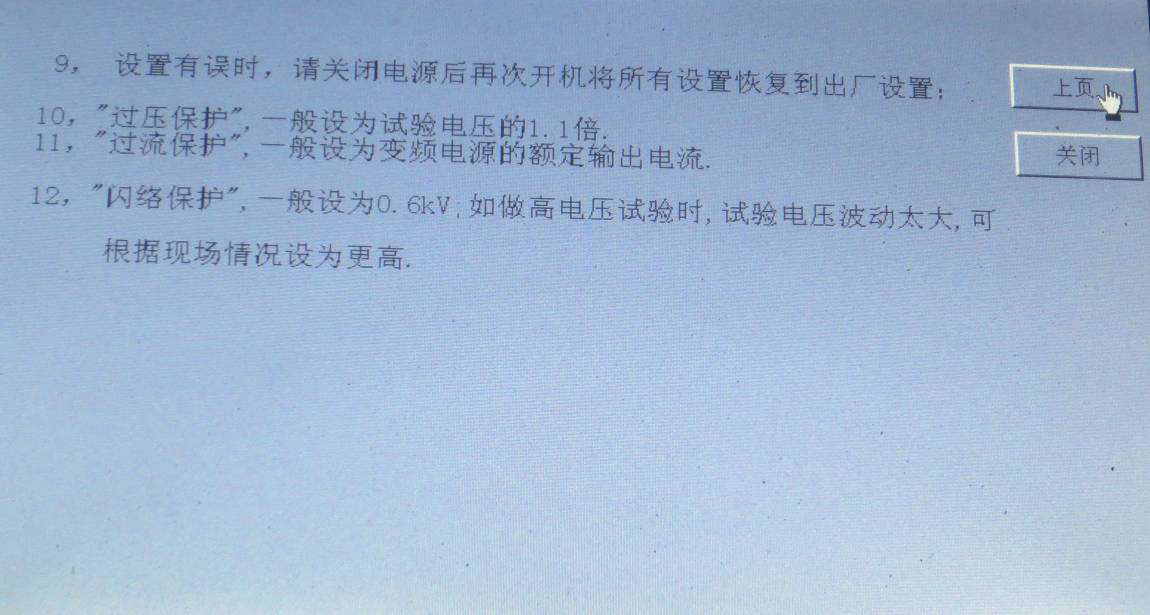

點擊“幫助”后，顯示界面如圖所示
二、開始手動試驗
當“試驗參數”設置完時，點擊“手動試驗”，進入“手動試驗”界面，顯示界面如圖所示。

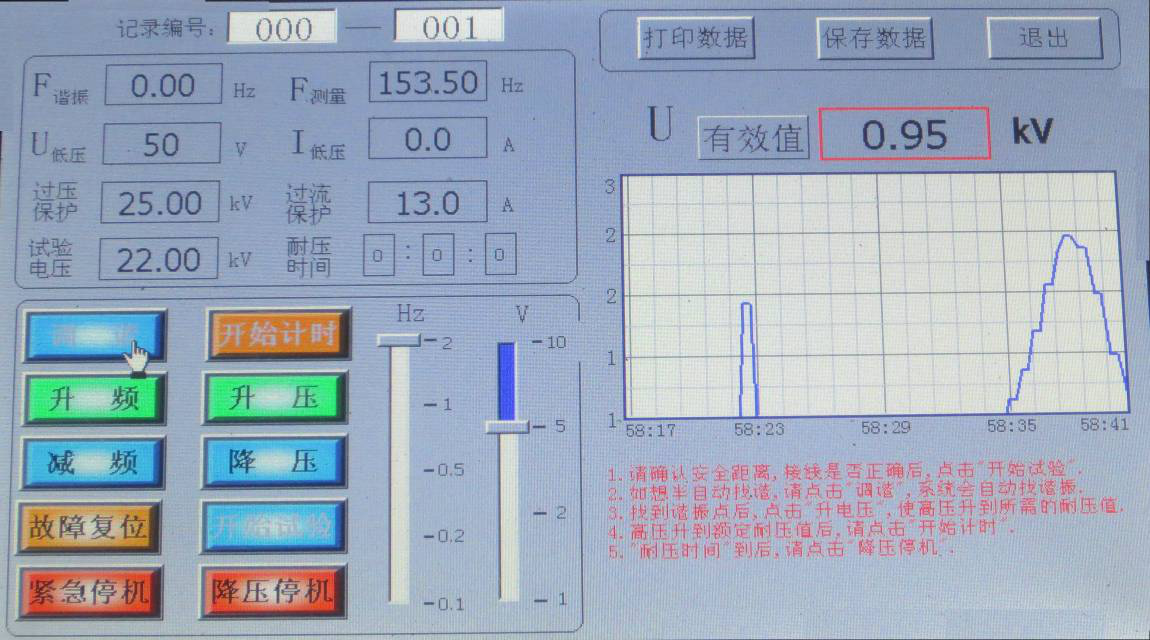

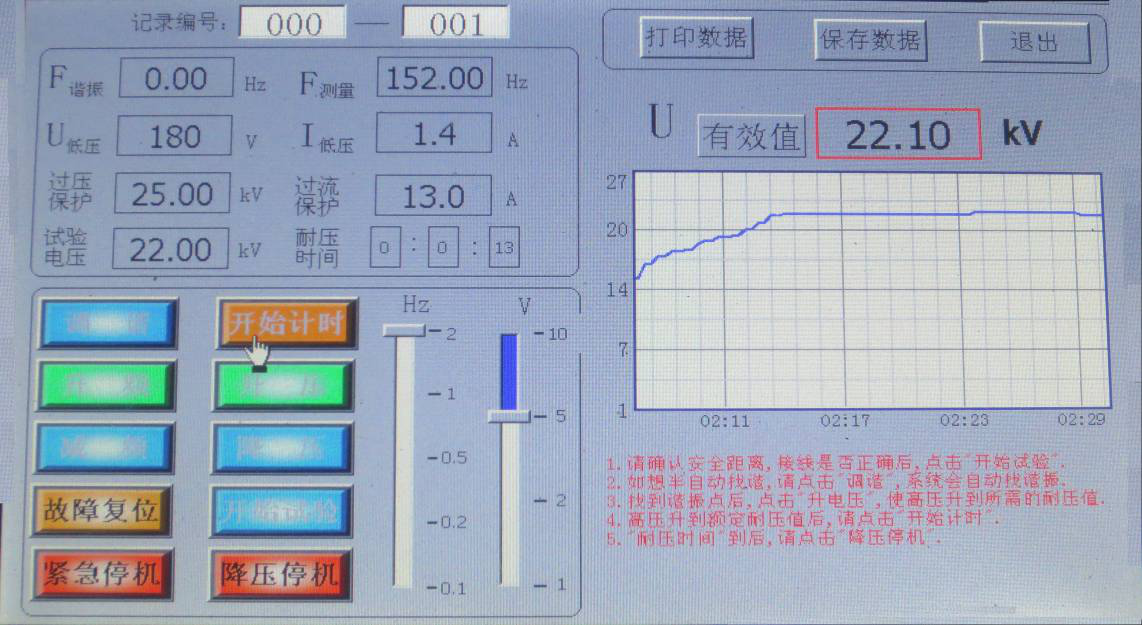

點擊“開始試驗”，如想自動找諧振點，點擊“調諧”，系統自動尋找諧振點，藍線代表電壓曲線，顯示界面如圖所示。

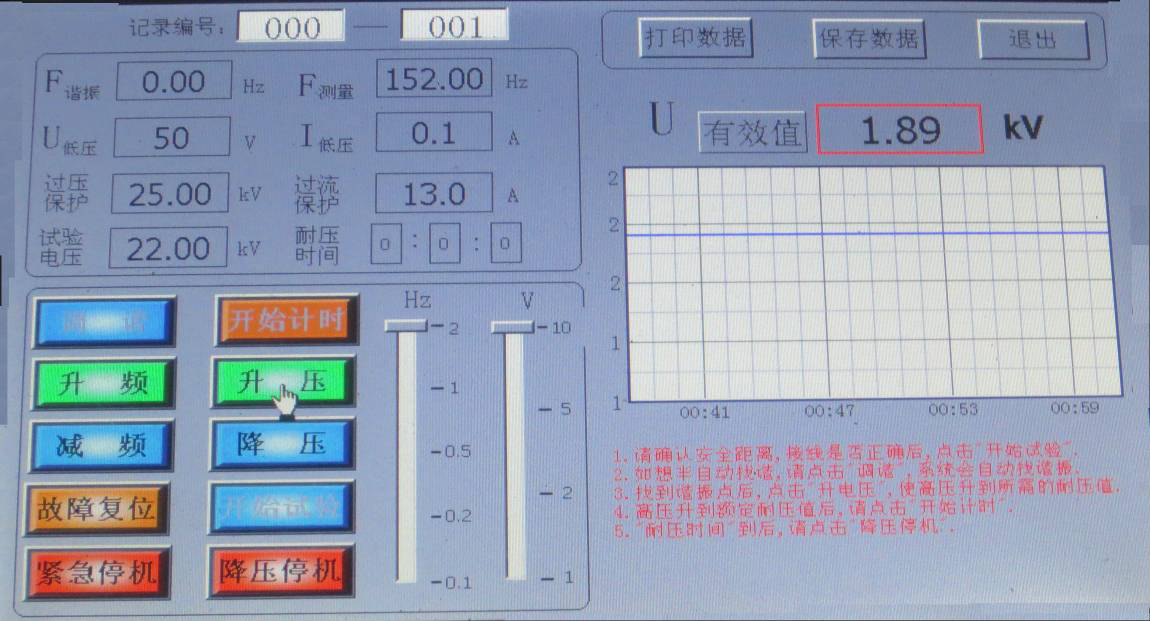

如不想自動找諧振點，先點擊“升電壓”，將“U低壓”升到50V，再點擊“升頻率”來找諧振點，找到諧振點后，點擊“升電壓”， 顯示界面如圖所示。

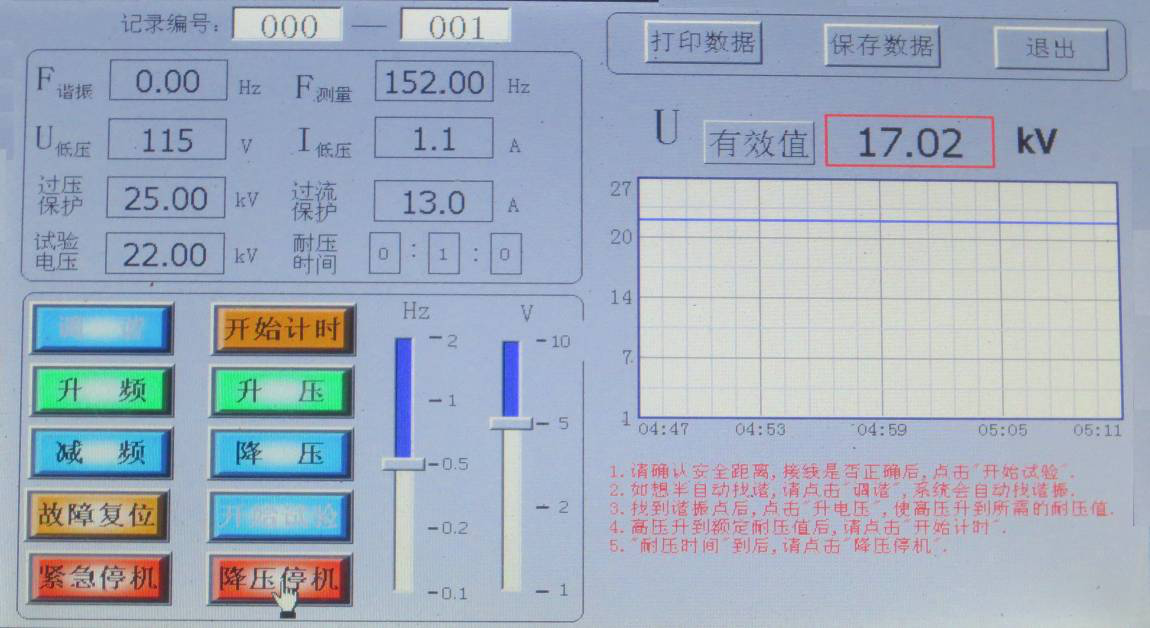

當U諧振電壓升到設置時的耐壓值，點擊“耐壓計時”，系統開始計時。顯示界面如圖所示。

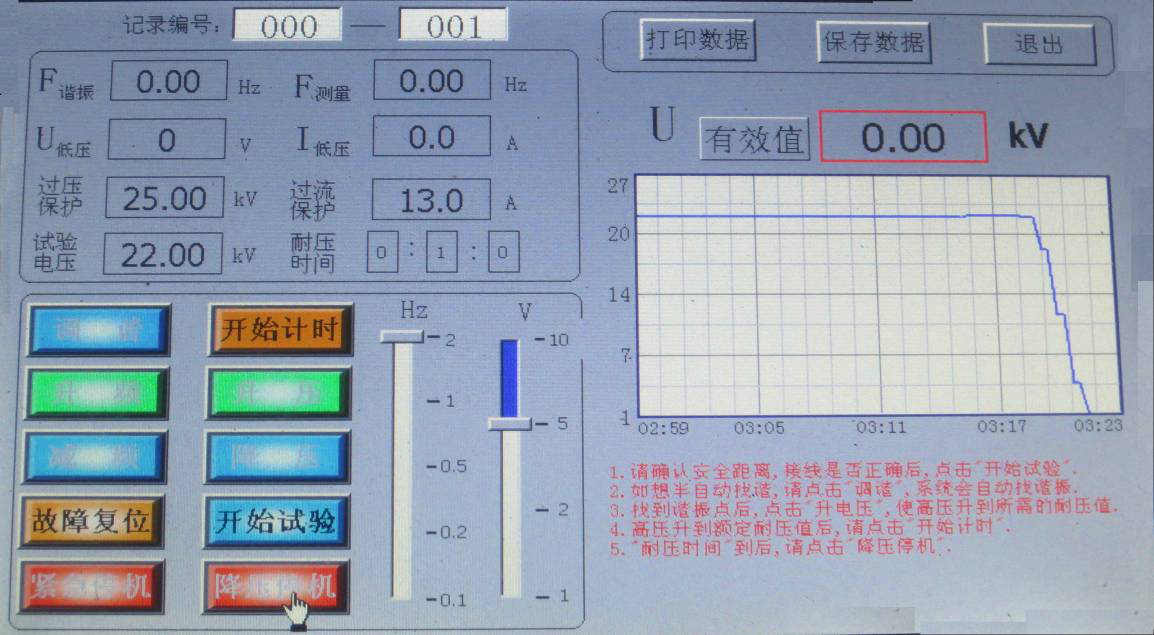

當“耐壓時間”到時，點擊“降壓停機”，系統自動降壓，顯示界面如圖所示。

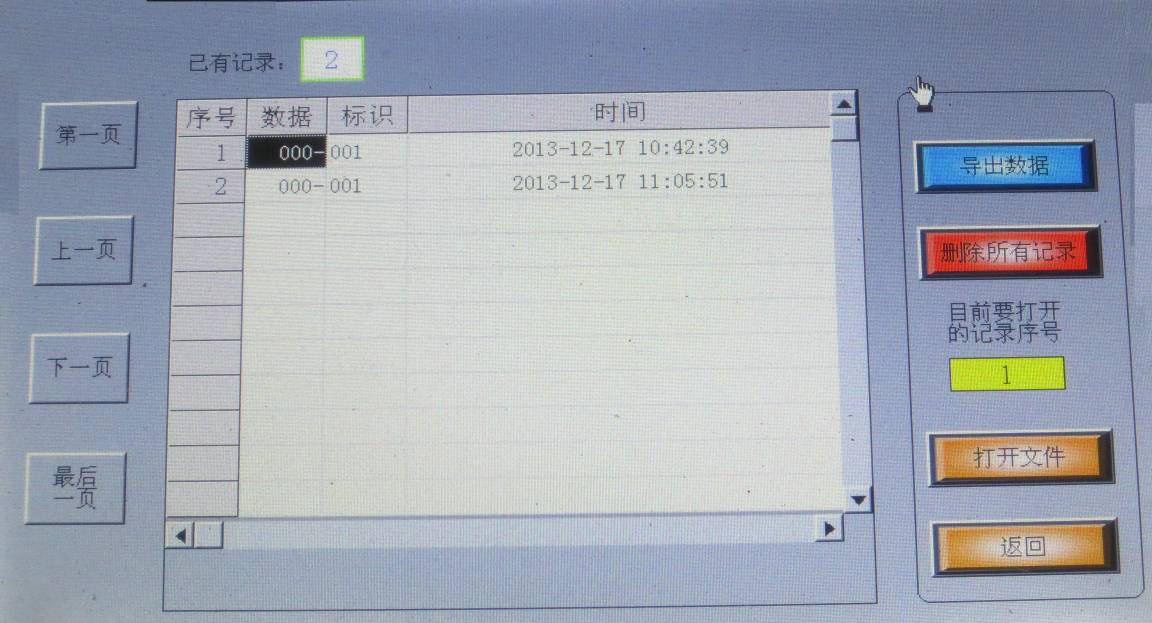

當U諧振電壓降壓0時，試驗完成，如想查詢試驗記錄，請在降壓前點擊保存數據，降壓后點擊“文件管理”； 顯示界面如圖所示。

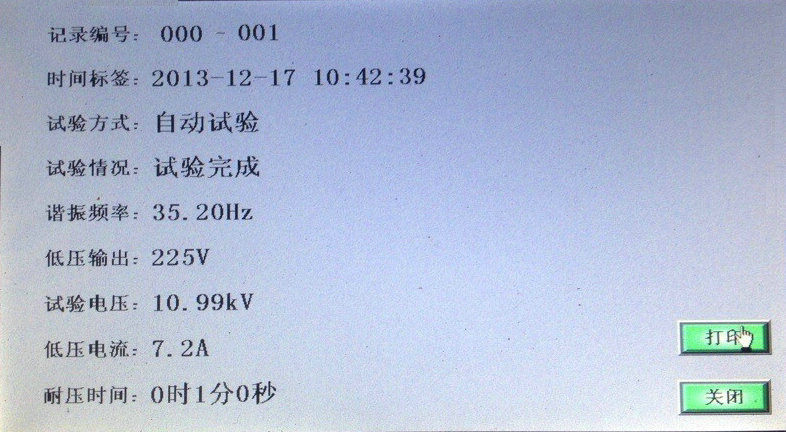

選擇“記錄序號”，導出并打開文件，查詢資料，如圖
如在試驗過程中遇到緊急情況時，點擊“緊急停機”，“緊急停機”后，點擊“故障復位”，在手動升壓和手動調頻時，可根據試驗情況選擇電壓步進調節和頻率步進調節。

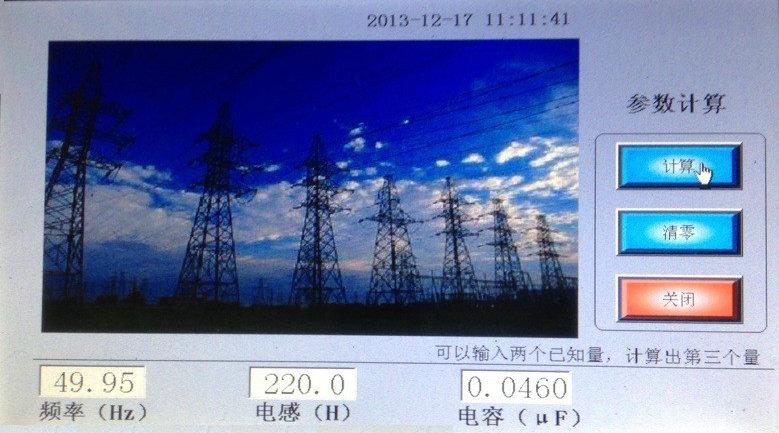

參數計算：計算電感，電容，頻率的參數，點擊“參數計算”，顯示界面如圖所示。
三、試驗數據備份
插入U盤，點擊“備份”即可以把當頁試驗記錄輸入到U盤，測試結束。
不同的廠家生產的串聯諧振裝置具體試驗方法會稍微有所不同，電力工作者在實際的工作中，應當首先熟讀產品說明書后，在專業的技術人員指導下進行試驗，只有這樣才能達到應有的精度。
